2007年 12月 02日
ファンの音を静かにするアイデア |
いよいよ師走。
先生たちも走り回りますよぉ~♪
と、冗談はさておいて、昔検索した記事からTRIZ的な展開をしてみました。
記事は以下のものです。
もう、かなり前のものなのでURLへのリンクは存在しないかもしれません。(笑)
ここから*************************
冷却ファンに“植毛”、静音に新アプローチ http://headlines.yahoo.co.jp/hl?a=20070912-00000002-zdn_ait-sci
9月12日18時33分配信 @IT
ファンの羽に細かな毛が生えたシートを貼ることで大幅に騒音を低減する
従来は流線型にするなど形状を工夫することで風切り音を抑えてきたが、柔毛材の植毛や表面の柔らかさの制御することで「空力発生音」を低減する――。9月12日に東京・大手町の東京国際フォーラムで始まった「イノベーション・ジャパン2007―大学見本市」の会場で、そう説明するのは鳥取大学工学部機械工学科教授の西村正治博士だ。クルマ、高速車両、航空機、送風機など、風切り音を発生させるものなら、何でも静音化の対象だ。
風切り音は高速に動く物体に空気が当たるときにできる圧力変動によって発生する。例えば円柱に対して真横から空気を流した場合、円柱に空気が当たる“上流”部分で流れは二手に分かれ、円柱の反対側の“後流”部分で2本の空気の流れが合流する。このとき、空気の流れが物体から剥離し、後流に強い渦ができる。
西村教授は基礎研究で、円柱に柔毛をぐるりと巻き付けることで、広い周波数の騒音を5~8dB低減できることを突き止めた。柔毛の長さは1~3mmでも十分な効果があり、金鋼や多孔材でも同様の効果が得られることが分かったという。西村教授は、この原理をデスクトップPCやサーバでも使われる冷却ファンに適用し、5dB程度騒音が低減されるのを確認した。通常の冷却ファンと柔毛材が貼り付けられたものとでは、騒々しい会場で聞いてもすぐに分かるほど大きな違いがある。
表面に植毛した場合、空力性能に悪影響を及ぼし、肝心のファンの性能が落ちる。このため西村教授は、消音と空力性能がバランスする植毛位置の探索について研究しているという。
************************ここまで
私は、PCに向かって仕事をするのですが、たまには手帳に書き込んだりします。
手帳に書き込むと脳が活性化する気もするので、実は「手書き派」だったりするのですが(笑)

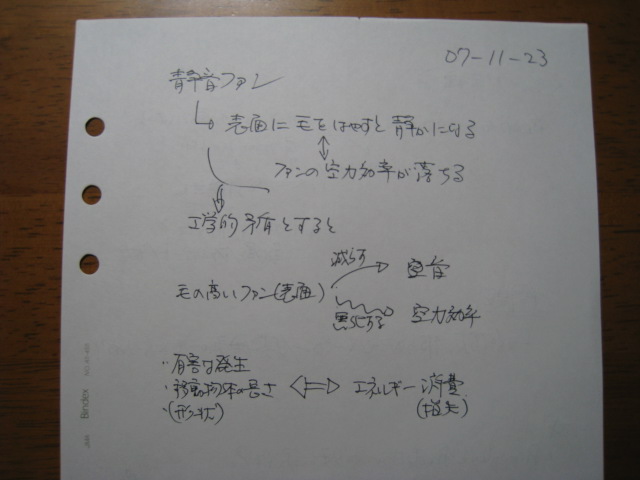

今日はその画像をアップしますね。
これを参考にして、ご自分の抱えている矛盾(=背反特性)を再度整理してみてはいかがでしょうか?
これが、若干後日の朝、思い出したように定義しなおしてみると…
色々と表現もさることながら、問題解決の方向性も若干変わるのですね。
たまには趣向を変えて私の「生文字(笑)」をお送りしました。(爆笑)
先生たちも走り回りますよぉ~♪
と、冗談はさておいて、昔検索した記事からTRIZ的な展開をしてみました。
記事は以下のものです。
もう、かなり前のものなのでURLへのリンクは存在しないかもしれません。(笑)
ここから*************************
冷却ファンに“植毛”、静音に新アプローチ http://headlines.yahoo.co.jp/hl?a=20070912-00000002-zdn_ait-sci
9月12日18時33分配信 @IT
ファンの羽に細かな毛が生えたシートを貼ることで大幅に騒音を低減する
従来は流線型にするなど形状を工夫することで風切り音を抑えてきたが、柔毛材の植毛や表面の柔らかさの制御することで「空力発生音」を低減する――。9月12日に東京・大手町の東京国際フォーラムで始まった「イノベーション・ジャパン2007―大学見本市」の会場で、そう説明するのは鳥取大学工学部機械工学科教授の西村正治博士だ。クルマ、高速車両、航空機、送風機など、風切り音を発生させるものなら、何でも静音化の対象だ。
風切り音は高速に動く物体に空気が当たるときにできる圧力変動によって発生する。例えば円柱に対して真横から空気を流した場合、円柱に空気が当たる“上流”部分で流れは二手に分かれ、円柱の反対側の“後流”部分で2本の空気の流れが合流する。このとき、空気の流れが物体から剥離し、後流に強い渦ができる。
西村教授は基礎研究で、円柱に柔毛をぐるりと巻き付けることで、広い周波数の騒音を5~8dB低減できることを突き止めた。柔毛の長さは1~3mmでも十分な効果があり、金鋼や多孔材でも同様の効果が得られることが分かったという。西村教授は、この原理をデスクトップPCやサーバでも使われる冷却ファンに適用し、5dB程度騒音が低減されるのを確認した。通常の冷却ファンと柔毛材が貼り付けられたものとでは、騒々しい会場で聞いてもすぐに分かるほど大きな違いがある。
表面に植毛した場合、空力性能に悪影響を及ぼし、肝心のファンの性能が落ちる。このため西村教授は、消音と空力性能がバランスする植毛位置の探索について研究しているという。
************************ここまで
私は、PCに向かって仕事をするのですが、たまには手帳に書き込んだりします。
手帳に書き込むと脳が活性化する気もするので、実は「手書き派」だったりするのですが(笑)
今日はその画像をアップしますね。
これを参考にして、ご自分の抱えている矛盾(=背反特性)を再度整理してみてはいかがでしょうか?

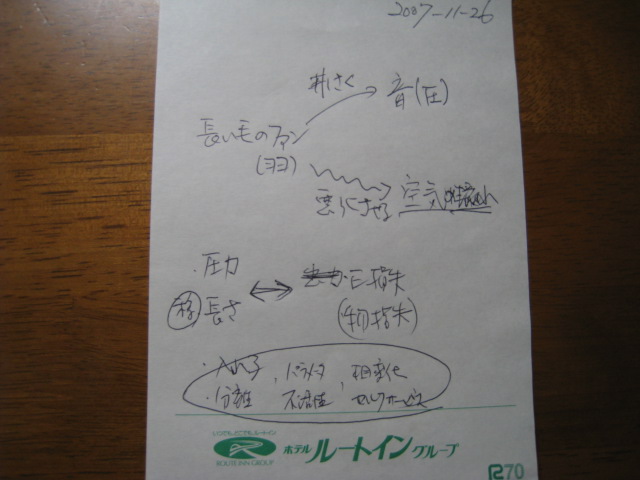

これが、若干後日の朝、思い出したように定義しなおしてみると…
色々と表現もさることながら、問題解決の方向性も若干変わるのですね。
たまには趣向を変えて私の「生文字(笑)」をお送りしました。(爆笑)
